基鹽J-1

一、 硫氮碳共滲新工藝的主要特點(diǎn)

　　1、能使被處理工件獲得減摩、抗擦傷、抗咬死、耐磨、抗疲勞和一定的耐蝕性（僅不銹鋼件的耐蝕性略有下降）?？商幚?5%左右牌號(hào)的鋼鐵材質(zhì)的工件，顯著提高其使用壽命。該工藝應(yīng)用面很廣，經(jīng)濟(jì)效益巨大。

　　2、通過定量添加再生鹽可穩(wěn)定熔鹽成份，從而保證了處理質(zhì)量的穩(wěn)定性（重現(xiàn)性）。

　　3、熔鹽中氰根含量低于0.8%。通常低于0.5%。經(jīng)環(huán)保部門測定，作業(yè)點(diǎn)的空氣和工作清洗水（酌加少許NACIO）中有害成分含量均低于國家規(guī)定的排放標(biāo)準(zhǔn)，實(shí)現(xiàn)了作業(yè)，因而獲得國家環(huán)保局頒發(fā)成果證書。

　　4、處理溫度低于580℃，工件的尺寸變化小。

　　5、設(shè)備簡單，操作方便，易于推廣。即便于采用簡單設(shè)備，以周期作業(yè)方式投產(chǎn)；也便于建立微機(jī)控制的自動(dòng)化生產(chǎn)線。

　　6、節(jié)能、處理成本低（基鹽在不超溫情況下可無限期使用）。

二、 硫氮碳共滲基鹽J—1、J—1A、J—1U

　　1、成份、外觀和物理性能：

       CNO–：J—1、38～42%；J—1A、42～45%；J—1U、36～38%

       NO–：<0.1%

       CO3=：14～17%；S=：適量

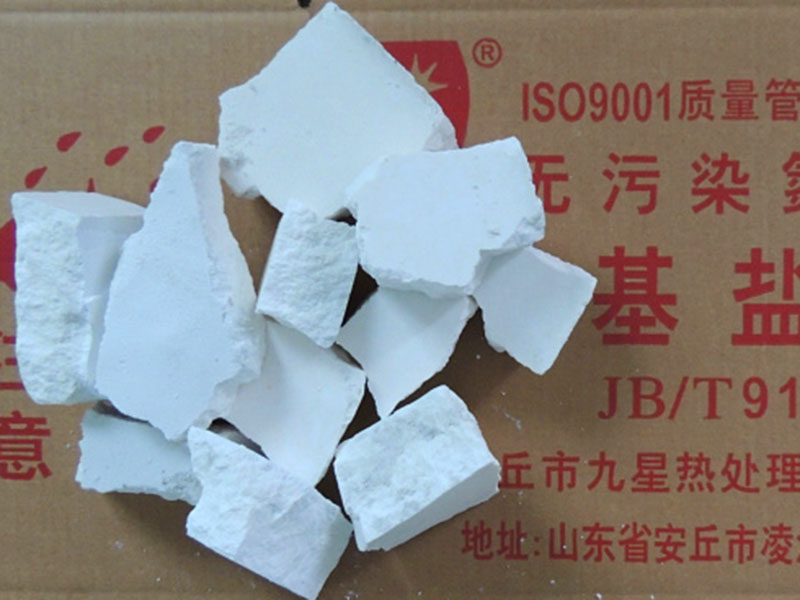

　　　基鹽為灰白色塊狀，熔點(diǎn)<450℃，熔融態(tài)的比重約為1.75kg/dm3。

　　2、功能和熔鹽成份控制指標(biāo)：

　　基鹽可提供硫氮碳共滲所需的活性硫、氮與碳。隨著熔鹽重量的不同，服役狀態(tài)下每小時(shí)遞降O.05～O.2%,使用溫度為520～580℃。鹽浴深度不足時(shí),應(yīng)酌量補(bǔ)加。

熔鹽成份控制指標(biāo):

　　CNO–: 38±2%(處理以要求抗咬死為主的工件)

　　36±2%(處理以要求綜合性能好的工件)

　　34±2%(處理以要求耐磨為主的工件)

　　CNO–的控制精度可達(dá)到±1%，但±2% 即可保證處理質(zhì)量。

　　CN– ≤0.8%，通?？煽刂圃?0.3—O.6%(因工件而異)。

　　S= :2-10ppm(處理耐磨件)或≥20ppm(處理抗咬死件)。

　　為了保證必要的 S=濃度和抑   制氰根，每工作24小時(shí)(不包括空載運(yùn)行時(shí)間) 加2～4克K2S，加K2S后通空氣1小時(shí)以上。根據(jù)具體情況,處理工件時(shí)可以連續(xù)或間歇通氣。
