PAG類水溶性淬火劑

執(zhí)行JB/T4393-1999標(biāo)準(zhǔn)

　　PAG類水性淬火劑是由具有逆溶特性的水溶性高分子材料復(fù)配各類功能助劑合成的。所謂逆溶性是指物質(zhì)在水中溶解度隨溫度的升高而降低。達(dá)到一定溫度后，就析出不溶，溫度降低后又重新回溶的特性。用這類水溶性高分子材料生產(chǎn)的淬火劑，高溫區(qū)冷速快，低溫區(qū)尤其300℃時冷速慢，正因為以上特性，所以該類物質(zhì)特適合做淬火劑。淬火工作硬度高、不裂、淬硬層深，經(jīng)過調(diào)節(jié)濃度，調(diào)節(jié)液溫，使用不同工藝加工的PAG可以在水和油特性之間任意調(diào)節(jié)，以滿足不同用戶各種要求。詳情見以下：

油高溫區(qū)冷速是較低的，有時候?qū)τ行┕ぜ捕冗_(dá)不到，但它300℃的冷速更低，所以一般不會裂，而自來水高溫冷速很快，300℃的冷速也較快，雖然淬火硬度和深度好，但特易裂，用VIF冷卻速度測定儀器測得以下數(shù)據(jù)：

表1、自來水30℃和32#機(jī)械油40℃時的冷卻特性數(shù)據(jù)

　　生產(chǎn)PAG 水性高分子聚醚，是通過控制工藝條件可以獲得不同PAG，不同PAG淬火性能也不同。本公司主要使用三種，牌號分別是JX-1、JX-2、JX-3水性淬火劑，用VIF冷卻速度測定儀器得以下數(shù)據(jù)（同濃度（10%）、同液溫（30℃），由表2可見整個特性數(shù)據(jù)均在油和水之間，其中JX-3明顯慢于JX-2、JX-1。我公司JX-3已廣泛用于各類工件整體淬火，取代原來用油。

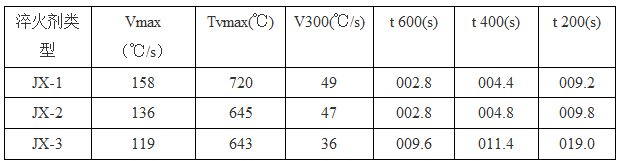

表2、同濃度（10%）、同溫度（30℃）下，不同型號JX的特性數(shù)據(jù)（JX-1、JX-2、JX-3）

　　對于同一種牌號例JX-2水性淬火劑，調(diào)節(jié)濃度可以獲得不同的效果，由表3可見。假如工件用低濃度淬火易裂，可以提高濃度來改變，例如工件材質(zhì)40CrB，濃度在10%時還有裂紋，等提高到15%時，裂紋完全消除，硬度正常。對于不同材質(zhì)，應(yīng)該用不同濃度，常見材料經(jīng)長期經(jīng)驗積累，一般能很準(zhǔn)確提供使用濃度，特殊材料，可先做實驗確定。

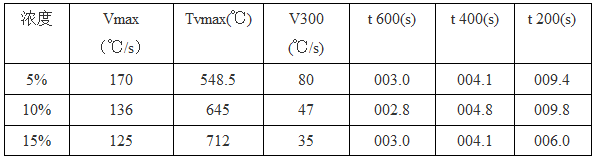

表3：在不同溫度下，不同濃度JX-2的冷卻特性數(shù)據(jù)

　　對于同一淬火液，在相同濃度條件下，通過調(diào)節(jié)淬火液的溫度也獲得不同淬火效果。這對于很多只有一個槽液但又要處理很多不同材料的企業(yè)很有幫助。因為液溫提高，冷速下降，所以應(yīng)該先處理那些不易裂紋的材料先提液溫，然后再處理易裂的材料。

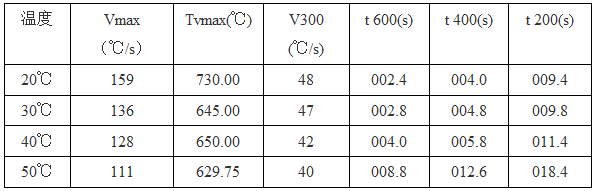

表4：在相同濃度（10%）不同溫度下，JX-2的冷卻特性數(shù)據(jù)

　　由以上可見，通過不同手段調(diào)節(jié)，可以在水和油之間任意調(diào)節(jié)，選用JX-3使用濃度高些，淬火溫度也稍高些，會獲得愈來愈趨向油的特性。

PAG還要具有以下多種優(yōu)點

　　1、安全環(huán)保。因為水溶所以安全環(huán)保，PAG類淬火劑使用濃度一般是原液的5%~

25%之間，其余大部分是水，所以不會像油淬時起火、冒煙。有些工件特大，用油淬每次工件下去后濃煙滾滾，有燃燒火苗，易發(fā)生火災(zāi)。PAG類水性淬火劑決不會起火、冒煙。有效克服油的缺點。

    2、成本低、節(jié)省、經(jīng)濟(jì)。由于油能燃燒，那么大的工件淬火時很易燃燒，浪費很多油，而且表面照常要帶出部分，因此淬火油消費量很大，隨著油價的上升，越來越顯示成本上升趨勢，以32#機(jī)械油為例，現(xiàn)在價格在8300元左右。PAG類水性淬火劑雖價位18000元/噸，但是一般可以按1：9兌水使用：按使用濃度10%左右，工作成本只有1800元/噸，大大低于油的價格。非常重要的是不燃燒損失量很少，例如某公司80噸油槽一年消耗24噸，費用199200元，用我公司淬火液只用三噸，節(jié)省成本十萬多元，且不會起火。

    3、PAG類水性淬火劑比熱值較高。其比熱值總體與水比熱容相近，濃度大，比熱略大一點，比油要高出很多，這一特點能為熱處理解決大問題。處理工件單體重量比以前大了，日處理量比以前用油干的活多了。

    4、加工后的工件硬度高，變形量減少，淬硬層深。對很多材質(zhì)和各種類型工件，用PAG類水性淬火劑，普遍提高了2HRC，變形量減少。例鏈片用32#機(jī)械油淬火，硬度52HRC，回火硬度44HRC，拉斷力20千牛，韌性斷裂用PAG類水性淬火劑，淬火硬度55HRC，回火硬度45HRC，拉斷力20.2千牛，韌性斷裂，多方面性能都好于油淬。以下是一大型鑄鍛企業(yè)使用我公司產(chǎn)品后數(shù)據(jù)：

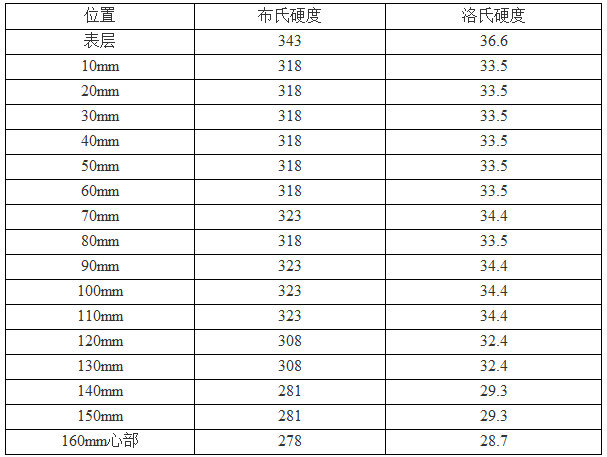

42CrMo軸，直徑310mm回火硬度分布（PAG10%）

　　5、兼容性強(qiáng)、防腐耐用性能好。PAG類水性淬火劑化學(xué)忍耐性能好，混入少量的酸、堿、鹽，雜質(zhì)影響不太大，不會立即變質(zhì)。

    6、使用壽命長。由于PAG類水性淬火劑具有的高溫逆溶，低溫回溶特點，本身沒有產(chǎn)生任何化學(xué)變化，也沒有分解，只有表面粘帶少許，所以使用壽命很長，除非正常消耗，從用戶使用實際情況和化學(xué)特性來看都證明這一點。

　　通過以上分析可見，PAG類水溶性淬火劑實為質(zhì)量可靠，價格低廉，安全環(huán)保的一種淬火介質(zhì)，JX水溶性淬火劑是您較好的選擇。

包裝及保質(zhì)期

　　鐵桶220kg、塑料桶25kg。保質(zhì)期2年。
