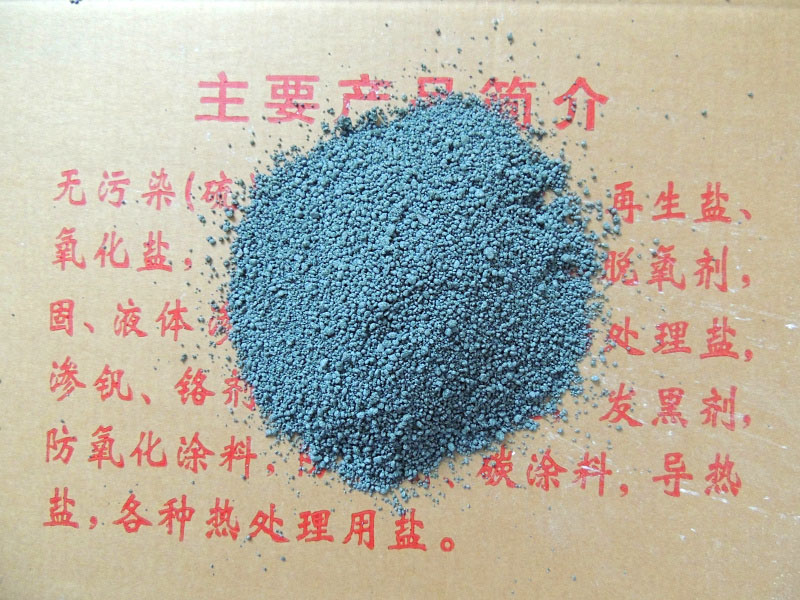

粉末滲硼劑

執(zhí)行JB/T4215-1996標(biāo)準(zhǔn)

一、特點(diǎn)

　　本公司生產(chǎn)的粉末滲硼劑采用化學(xué)純?cè)希耘痂F（Fe-B）為供硼劑，氟硼酸鉀(KBF4)和碳酸氫銨(NH4HCO3)為催滲劑，工業(yè)純氧化鋁(AI2O3)為填充劑，實(shí)踐證明，這種滲劑具有滲硼速度快，硼化層組織基本為單相的Fe2B或(FeM2)B，以40Cr、45#、GCr15等鋼種為例，硼化層深0.08～0.12mm，滲后工件壽命可提高6～10倍，硼化層硬度可達(dá)到HV1600～2100，滲硼件表面清潔，不用清洗和滲劑，可重復(fù)使用等特點(diǎn)。

二、使用方法

    1、滲硼溫度：800℃～950℃(加熱溫度按工藝要求而定)

    2、保溫時(shí)間：3～5小時(shí)，一般為850℃保溫4小時(shí)(保溫時(shí)間不包括滲箱透熱時(shí)

間)。滲箱與工件透熱時(shí)間應(yīng)視其體積大小酌定。

    3、滲劑用量：一般為填滿滲箱為宜。

    4、操作過(guò)程：工件用汽油或酒精去油后晾干，在滲箱底部撒5mm厚的滲劑，垂直放置工件，以減少?gòu)澢冃?，然后填滿滲劑(非工作面可用舊滲劑填充，以減少滲劑用量)，用水玻璃調(diào)粘土封箱。出爐或隨爐冷至室溫開(kāi)箱，滲硼后開(kāi)箱直接淬火即可。滲劑可重復(fù)使用，一般用舊滲劑和硝酸酒精溶液腐蝕后，檢查硼化層厚度及硬度。

三、注意事項(xiàng)

    1、滲劑嚴(yán)禁受潮，受潮后低溫烘干。

    2、滲硼裝箱必須雙層密封，防止空氣進(jìn)入，使工件氧化。

    3、防止其它雜質(zhì)混入滲劑，重用必須篩選，塊狀者研細(xì)，每次添加的新滲劑，應(yīng)靠近工件。

    4、熱開(kāi)箱淬火的滲劑易出現(xiàn)結(jié)塊現(xiàn)象。

四、包裝

    采用外紙箱、內(nèi)編織袋、塑料袋包裝，凈重25kg/箱。
